Integroitu BLDC-moottori/ohjain: Tilaa säästävä ja yksinkertaistettu johdotus

Harjaton tasavirtamoottori integroidulla ohjaimella (kutsutaan usein "älymoottoriksi" tai "moottorikäyttöyksiköksi") sisältää moottorin, Hall-anturin käsittelyn ja tehovaiheen (FET:t/ohjain), jotka kaikki sijaitsevat moottorin kotelossa tai suoraan kiinnitettynä sen takakanteen.

Tämä rakenne eliminoi isojen, suojattujen kaapelien tarpeen moottorin ja erillisen ulkoisen ajurin välillä. Se yksinkertaistaa koneen suunnittelua, vähentää komponenttien kokonaismäärää ja parantaa merkittävästi järjestelmän luotettavuutta minimoimalla sähkömagneettiset häiriöt (EMI) ja yksinkertaistamalla johtosarjan monimutkaisuutta. Moottori hyväksyy korkean tason komennot (esim. CANbus, RS485 tai yksinkertaiset analogiset/PWM-signaalit) suoraan.

Johdanto

Yksityiskohtaiset parametrit ja suorituskykytiedot

RETEK: Plug-and-Play Motion Control for Robotics

Suzhou Retek Electric Technology Co., Ltd. keskittyy näiden integroitujen yksiköiden laiteohjelmiston ja ohjausalgoritmien kehittämiseen, mikä mahdollistaa tarkan vääntömomentin, nopeuden ja asennon ohjauksen. Tämä on robotiikan ja automaattitrukkien hajautettujen ohjausjärjestelmien tulevaisuus, mikä mahdollistaa nopean, modulaarisen kokoonpanon ja vähentää asennuksen monimutkaisuutta asiakkaillemme.

Sovellukset

Edistyksellisen teknologian kohokohdat

Hajautetut ohjaussovellukset integroiduille BLDC-moottoreille

AGV/Mobile Robotics Wheel Drives: Moottorit autonomisiin liikkuviin robotteihin, joissa tilaa on korkeatasoinen ja johdotuksen on oltava yksinkertaista. Haaste: Kestävyys, yksinkertainen korkean tason ohjaus.
Teolliset lineaariset toimilaitteet: Käyttölaitteet, joissa moottori/ohjain on integroitava itse toimilaitteen tankoon.
Varastoautomaatio (kuljettimet): Moottorit hajautetuille kuljetinvyöhykkeille, jotka yksinkertaistavat asennusta ja huoltoa.
Lääketieteelliset ventilaattorit/pumput: Pienikokoiset, luotettavat asemat elämän ylläpitämiseen tai diagnostiikkalaitteisiin.

Tekniset tiedot

Teollinen ja kaupallinen käyttö

Tekniset parametrit (integroitu BLDC)

Parametri	Alue / Tyypillinen arvo	Yksikkö
Ohjausliittymä	CANbus, RS485, PWM, analoginen	pöytäkirja
Tulojännite	12-48	VDC (tyypillinen)
Integroidut ominaisuudet	Virran rajoitus, lämpösuojaus	Turvallisuus
Moottorin halkaisija	42-80	mm
Palautesilmukka	Sisäinen sali tai enkooderi (valinnainen)	Tyyppi

Lisätietoja

Lisätiedot ja huomautukset

Tuotanto- ja räätälöintipalvelut

Tuotanto sisältää kattavan "palamistestin", jossa moottoria ja käyttölaitetta käytetään yhdessä kuormituksen alaisena lämpöstabiilisuuden ja elektroniikan luotettavuuden tarkistamiseksi.

Mukautetun laiteohjelmiston kehitys: Erityisten ohjausalgoritmien kirjoittaminen asiakassovelluksille (esim. mukautetut kiihdytysrampit, nykyiset profiilit).
Kenttäväyläprotokollan integrointi: Ohjaimen määrittäminen viestimään tiettyjen teollisten Ethernet-protokollien (esim. EtherCAT Slave) kautta.
Mukautettu liittimen suunnittelu: Tiettyjen teollisten M12-liittimien tai patentoitujen suljettujen liittimien tarjoaminen tehon ja tiedonsiirron I/O:lle.
Integroitu planeettavaihteisto: Tarjoaa integroidun moottori-/ohjainyksikön, joka on valmiiksi koottu planeettavaihteella korkean vääntömomentin tuottamiseksi.

Palvelu ja tuki

Tekniset edut ja keskeiset suunnitteluominaisuudet

Yksinkertaistettu johdotus: Poistaa erilliset moottorikaapelit, mikä säästää kustannuksia ja lyhentää asennusaikaa.
Alennettu EMI: Korkeataajuinen kytkentä tapahtuu suoraan moottorin vieressä, mikä minimoi säteilevän sähkömagneettisen häiriön.
Kompakti jalanjälki: Maksimoi komponenttitiheyden ja vapauttaa arvokasta kaappitilaa.
Älykäs ohjaus: Mahdollistaa ohjaussilmukoiden paikallisen käsittelyn, diagnosoinnin ja korkean tason kenttäväyläviestinnän.
Tehostettu suojaus: Sisäinen ohjain on lämpökytketty moottorin koteloon, mikä mahdollistaa tarkan lämpökuormituksen ja suojauksen.

Usein kysytyt kysymykset

Integroituja BLDC-moottoreita koskevat yleiset kyselyt

K: Jos ohjain epäonnistuu, pitääkö minun vaihtaa koko moottori?
V: Suunnittelusta riippuen jotkin yksiköt mahdollistavat ohjainkortin vaihtamisen, mutta erittäin pienissä versioissa ne on usein suljettu yhdeksi yksiköksi, mikä tarkoittaa, että joskus tarvitaan täydellinen vaihto, mikä on kompromissi kompaktin suhteen.

K: Ovatko nämä yksiköt herkkiä lämpövaurioille?
V: Integroitujen asemien tulee hallita lämpöään huolellisesti. He käyttävät usein moottorin metallikoteloa jäähdytyselementtinä, joten käyttölämpötiloja on tarkkailtava, varsinkin jos moottoria käytetään usein huippuvääntömomentilla.

K: Millainen tulosignaali on yleisin?
V: CANbus (Controller Area Network) tai RS485 ovat erittäin suositeltavia, koska ne mahdollistavat useiden moottoreiden verkottamisen yhdelle tietoliikennelinjalle synkronoitua liikettä ja hajautettua ohjausta varten.

Resurssit

Edistyksellinen materiaalivalintaopas

Kotelo/Jähdytyselementti: Räätälöity, raskaaseen käyttöön suunniteltu alumiininen päätykansi lämpörivoilla tehokkaaseen lämmönsiirtoon integroiduista FETeista.

PCB: Korkean lämpötilan PCB-materiaali, jossa on paksuja kuparijäämiä tehovirtojen käsittelemiseksi rajoitetussa tilassa.

Tiivisteet: tiivisteet ja tiivisteet, joita käytetään suojaamaan elektroniikkaa pölyltä ja kosteudelta (saavat usein IP54- tai IP65-luokituksen).

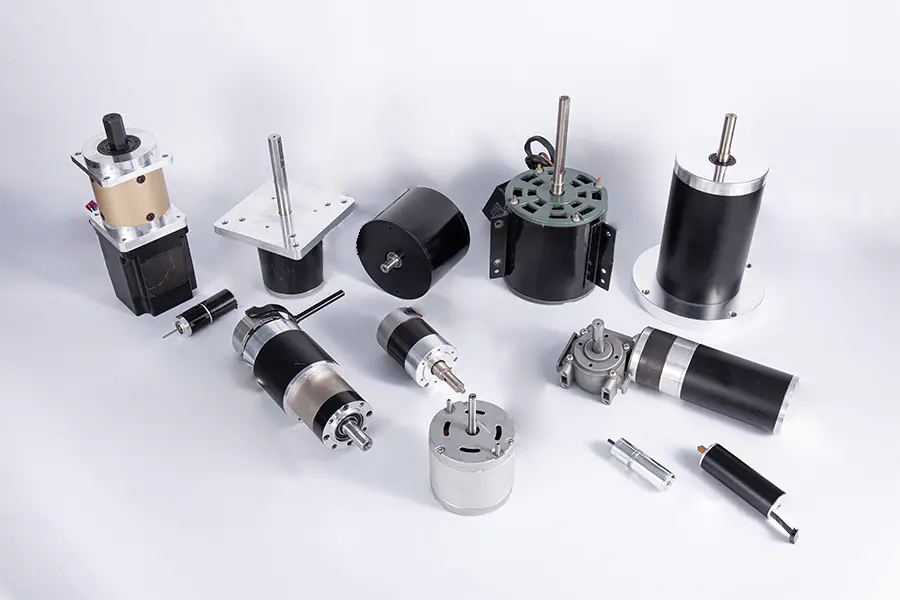

About Suzhou Retek Electric Technology Co., Ltd.

Toisin kuin muut moottoritoimittajat, Retekin suunnittelujärjestelmä estää moottoreidemme ja komponenttiemme myynnin luettelon mukaan, koska jokainen malli räätälöidään asiakkaillemme. Kuteniakkaat ovat vakuuttuneita siitä, että jokainen Retekiltä saamansa komponentti on suunniteltu heidän tarkat tekniset tiedot. Kokonaisratkaisumme ovat yhdistelmä innovaatiotamme ja läheistä kumppanuutta asiakkaidemme ja toimittajiemme kanssa.

As China Harjaton DC-moottori integroidulla ohjaimella Manufacturers and Wholesale Harjaton DC-moottori integroidulla ohjaimella OEM/ODM Suppliers, Retek business consists of three platforms: Motors, Die-Casting and CNC manufacturing and wire harness. Retek products are widely supplied for residential fans, vents, boats, airplanes, medical facilities, laboratory facilities, trucks and other automotive machines.

Tervetuloa lähettämään meille tarjouspyyntö, uskomme, että saat täältä parhaat kustannustehokkaat tuotteet ja palvelut!

Räätälöidyt ratkaisut

Laadunvarmistus

Maailmanlaajuinen vienti
